TD-5000

Монокристаллический рентгеновский дифрактометр TD-5000

Монокристаллический рентгеновский дифрактометр TD-5000 используется для определения трехмерной пространственной структуры и плотности электронных облаков кристаллических материалов (неорганических и органических веществ), а также для анализа структуры специальных материалов - двойных, аморфных и квази кристаллов. Определяет точное положение молекулы нового соединения в трехмерном пространстве, включая определение длины связи, угла связи, конфигурации, структуры и электронной плотности связи. Предоставляет информацию о параметрах кристаллической решетки, пространственной группы, молекулярной структуре кристалла, межмолекулярных водородных связях и слабом взаимодействии, молекулярной конфигурации и др.



Функция прибора:

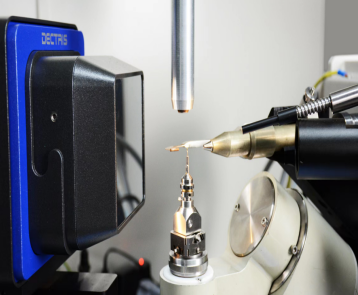

В рентгеновском монокристаллическом дифрактометре TD-5000 используется четырехкружная концентрическая технология сканирования, благодаря которой независимо от того, какое вращение происходит, центр исследуемого объекта не меняет своего положения в пространстве, что позволяет получить наиболее точные данные и более высокий коэффициент целостности. Четырехкружная концентрическая технология является необходимым условием для монокристального сканирования. Кроме того, прибор оснащен 2D детектором PILATUS, который повышает качество данных и скорость сканирования.



Особенности: Особенности прибора

- Используется технология управления программируемым контроллером PLC (ПЛК);

- Простая в управлении система сбора данных в один клик;

- Модульная конструкция, plug-and-play аксессуары. Калибровка не требуется;

- Онлайн-мониторинг сенсорного экрана в режиме реального времени для отображения состояния устройства;

- Мощный и надежный рентгеновский генератор, обеспечивающий стабильную работу;

- Электронное устройство блокировки свинцовой дверцы, двойная защита.



Точность прибора:

- Точность повторения угла 2θ: 0,0001°;

- Минимальный угол шага: 0,0001°;

- Диапазон регулирования температуры: 100K-300K;

- Точность регулирования температуры: ±0,3К.

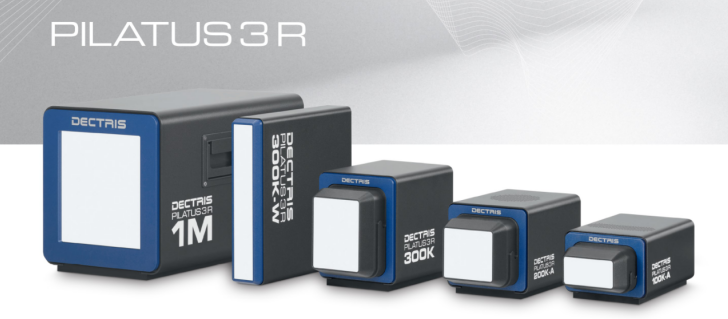

Конструкция гибридного пиксельного детектора PILATUS является революционным достижением в области детекторов рентгеновского излучения. Он позволяет добиться лучшего качества данных при низком энергопотреблении и низком охлаждении. Детектор сочетает в себе две ключевые технологии подсчета одиночных фотонов и смешанных пикселей при синхротронном излучении. Данная технология позволяет эффективно устранять помехи, связанные с шумами и темновым током. А также позволяет напрямую регистрировать рентгеновские лучи, что облегчает распознавание сигналов. Детекторы PILATUS эффективно предоставляют высококачественные данные при работе со сложными образцами.



 Характеристики поверхностного детектора PILATUS (опция)

- Чувствительная область [мм2]: 83,8 × 70,0

- Размер пикселя [мкм2]: 172 × 172

- Расстояние между пикселями: < 0,03%

- Максимальная частота кадров [Гц]: 20

- Время считывания [мс]: 7

- Энергетический диапазон [кэВ]: 3,5 - 18

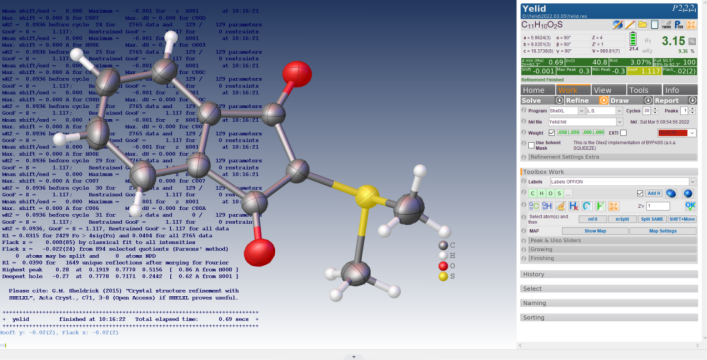

 Результаты теста :



Дополнительные приспособления:

Многослойная фокусирующая линза.

Мощность рентгеновской трубки: 30 Вт или 50 Вт и т.д.; расходимость: 0,5 ~ 1 мрад;

Мишень для рентгеновской трубки: мишень Mo/Cu; фокусное пятно: 0,5 ~ 2 мм.
