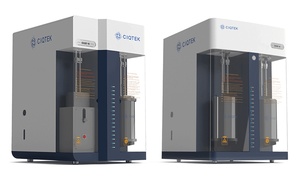

EASY-H 1210 & 1420
Высокотемпературный анализатор адсорбции газа для хранения водорода EASY-H 1210 & 1420
Анализаторы адсорбции газов высокого давления и высокой температуры EASY-H 1210 и EASY-H 1420 - это высокопроизводительные приборы для определения изотерм адсорбции и десорбции, в которых используется статический объемный метод.
Определение диапазона изотермических температур и давлений необходимо во многих областях исследований. Прибор имеет функцию определения адсорбции при высокой температуре и высоком давлении, а также уникальную платформу для определения изотермы PCT и давления абсорбции и десорбции водорода, что может широко использоваться в промышленности по производству редкоземельных сплавов для хранения водорода, исследованиях по адсорбции сланцевого газа и метана из угольных пластов, разведке нефтяных месторождений и других областях. Прибор также используется для изучения адсорбционных свойств некоторых адсорбционных материалов, таких как катализаторы, молекулярные сита и активированный уголь, для исследований топливных элементов, углеродных нанотрубок и графена.
1. Встроенный тестовый компьютер, безопасный и стабильный. 10-дюймовый емкостный сенсорный экран, возможность управления с помощью планшета.
2. Изготовленная с помощью микросварки трубка для образца из нержавеющей стали и металлическая поверхность VCR герметизированы и соединены для поддержания надежной герметизации при высокой температуре и высоком давлении; для получения высокоточных данных в результате испытаний достатчоно загрузить образец небольшого объема.
3. Защитная дверца может предотвратить несчастные случаи, вызванные случайным контактом с низкотемпературным жидким азотом, и устранить влияние факторов окружающей среды на проведение испытания.
4. Нагревательные комплекты до 550° C (1022° F) для удобства использования; устройство для нагрева при более высоких температурах может быть оснащено встроенной печью для нагрева жестких материалов из керамического волокна.
5. Встроенная подъемная система с шариковым винтом, управляемая шаговым двигателем, устраняет недостатки обычных типов винтов, которые легко заклиниваются и т.д.
6. Для EASY-H 2210: 2 независимых порта обработки образцов могут использоваться одновременно с испытанием образцов для повышения эффективности испытания.
Преимущества
Цифровая система измерения давления и сбора данных
▪ Датчик давления и температуры с цифровым выходом обладает в два раза большей точностью, чем аналогичные устройства с аналоговым выходом, и более высокой помехозащищенностью.
▪ Режим связи промышленного стандарта RS485 или RS232. Датчики добавляются по требованию на коммуникационную шину с высокой масштабируемостью (расширяемостью).
▪ Цифровой датчик давления с высокой стабильностью, температурный сдвиг при чрезвычайно низком давлении может сохранять колебания низкого давления под высоким давлением, что способствует повышению точности испытаний.
▪ Датчик может выводить цифровые значения температуры и давления одновременно, что облегчает вторичную коррекцию программного обеспечения для изменения давления и температуры.

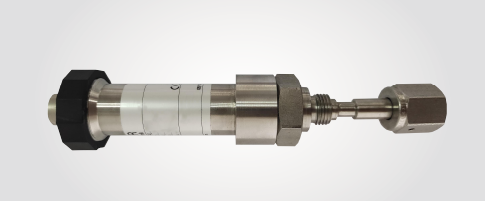

Датчик давления
Изготовленная с помощью микросварки система трубопроводов из нержавеющей стали для высокого давления и вакуума
▪ Толстостенная трубопроводная система высокого давления из нержавеющей стали 316L с компактными соединениями трубопроводов и небольшим мертвым объемом.
▪ Интерфейсные детали VCR с металлическим поверхностным уплотнением устраняют проблему газовыделения уплотнительного кольца при низком вакууме.
▪ Поддерживающий интерфейс VCR пневмоклапан устраняет погрешность измерения, вызванную локальным нагревом электронного магнитного клапана. Срок службы составляет до 5 миллионов измерений, что повышает стабильность и срок службы прибора.
▪ Метод электрополировки стенок труб во всей системе гарантирует, что скорость утечки воздуха достигнет требуемого значения 1 *10-10 па.м3/с в условиях высокого вакуума.
Пневматический клапан
Изготовленный с помощью микросварки трубопровод из нержавеющей стали
Защищенная от брызг изготовленная с помощью микросварки пробирка для образцов из нержавеющей стали
▪ Изготовленная с помощью микросварки пробирка для образцов из нержавеющей стали стандартного объема всего около 10 мл позволяет разместить каменный / угольный столбик. Пробирка для образцов большой емкости может быть изготовлена по индивидуальному заказу.
▪ Первичная газозащитная система установлена в пробирке для отбора образцов, а вторичная съемная система фильтрации газа установлена на стыке пробирки. Двойные защитные меры позволяют эффективно предотвратить случайное попадание пробы в корпус сверхчистого клапана и увеличить срок службы и надежность прибора.
▪ Для небольших количеств образцов, подверженных разбрызгиванию, разработана запатентованная тройная система защиты от разбрызгивания, обеспечивающая безопасность испытаний под высоким давлением

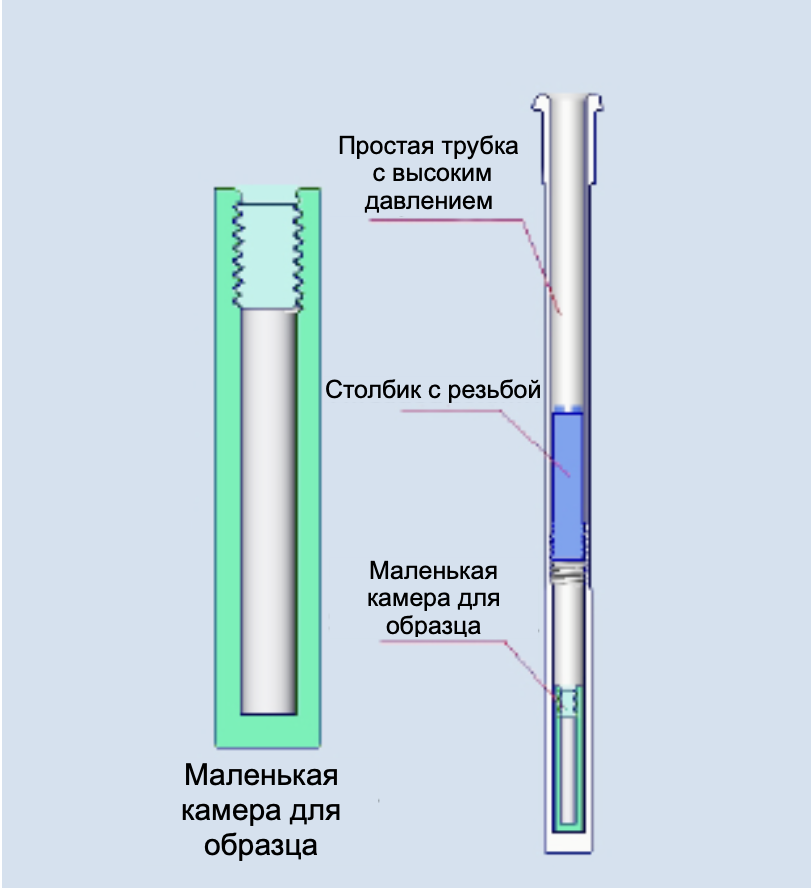

Внутренняя конструкция пробирки для образцов из нержавеющей стали

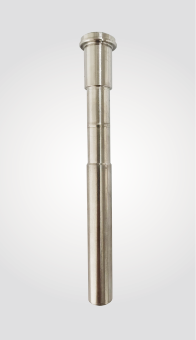

Пробирка для образцов из нержавеющей стали
Ведущая в мире точность данных и признанный авторитет
▪ Микростандартная камера (эталонная камера) в сочетании с системой трубопроводов с высокой степенью герметизации. Используя небольшое количество образца (от мг до нескольких граммов), можно достичь такой же точности, как в результате испытания десятков граммов образца, с помощью традиционных приборов. Небольшие количества образца могут повысить эффективность испытания.
▪ Полностью автоматизированный процесс испытаний позволяет устранять ошибки, которые могут возникать в процессе ручного управления, а автоматический режим испытаний может работать непрерывно в течение длительного времени (более недели); ошибки измерений динамически устраняются программным обеспечением во время испытаний, и после испытаний не требуется повторной операции устранения ошибок, что обеспечивает согласованность и надежность результатов испытаний разными операторами.
▪ Приборы получили высокое признание пользователей по всему миру, а данные испытаний используются в статьях, опубликованных в престижных журналах.
Ключевые показатели эффективности
Принцип испытания
Статический объемный метод.
Основные функции
Измерение изотерм адсорбции/десорбции при любой температуре от комнатной до 550°C (1022°F), измерение сверхкритической адсорбции Гиббса; Измерение скорости адсорбции и десорбции газа (т.е. кинетики адсорбции-десорбции); Измерение адсорбционной и аналитической способности угля, измерение скорости адсорбции и разрешающей способности; Значения констант адсорбции газа a и b; Настраиваемая функция измерения адсорбционной способности угля при постоянном давлении.
Точность испытания
Погрешность повторяемости составляет менее ±3%
Температура испытания
От комнатной температуры до 550°C (1022°F) (можно настроить более высокую температуру); от -196°C (-320,8°F) до комнатной температуры (опционально для функционального модуля испытания при низких температурах).
Контроль температуры
▪ Диапазон регулирования температуры может достигать любой температуры от комнатной до 550 ℃ (1022 ° F), с точностью регулирования температуры 0,1 ℃ (32,18 ° F);
▪ Программное обеспечение интегрирует функцию ПИД-контроля температуры, которая позволяет осуществлять точный контроль любой скорости многоступенчатого нагрева;
▪ Процесс контроля температуры задается и выполняется автоматически через программный интерфейс, без необходимости использования внешнего термометра, что устраняет утомительное ручное управление и возможную неправильную работу многоступенчатого контроля температуры и повышает автоматизацию прибора.
Давление испытания
Непрерывная адсорбция и десорбция в диапазоне давления вакуума ~ 200 бар；Количество экспериментальных точек равновесного давления и значение давления может быть гибко задано программным обеспечением.
Обработка данных
Изотерма регрессии модели Ленгмюра, измерение максимальной константы адсорбции Ленгмюра L и постоянной адсорбционного давления B (значения адсорбции угля a и b); изотерма корреляционной регрессии коэффициента загрузки модели коррекции Ленгмюра (LCR); изотерма регрессии Ленгмюра с тремя параметрами.
Испытания образцов
Для EASY-H 1210: два образца тестируются поочередно и может быть проведена дегазационная обработка двух образцов.
Для EASY-H 1420: два модуля тестируются параллельно, и каждый может тестироваться поочередно с двумя образцами; дополнительная станция дегазации образцов.
Пробирка для образцов
▪ 10 мл 75 мм × 120 мм (диаметр × высота) изготовленная с помощью микросварки пробирка для образцов из нержавеющей стали, пробирка для образцов большой емкости, в которую можно поместить столбики каменных/угольных образцов размером 50 мм × 100 мм (диаметр × высота);
▪ Пробирки для образцов других объемов могут быть изготовлены по индивидуальному заказу.
Испытательный газ
Азот высокой чистоты, CO2 или другие (Ar, Kr, H2, CH4 и т.д. по желанию)
Трубопроводная структура
Толстостенный трубопровод из нержавеющей стали 316L, система изготовленных с помощью микросварки трубопроводов высокого давления, магистральный трубопровод, использующий технологию микросварки для герметизации соединения, эффективного уменьшения мертвого объема и повышения точности испытаний;
Цельнометаллическое VCR соединение, безопасное и надежное, легко устанавливается или снимается с трубопроводного соединения.
Вакуумный насос
Двухступенчатый вакуумный насос, дополнительно - расширенный молекулярный насос.
Система управления
Пневмоклапан высокого давления с VCR интерфейсом может осуществлять автоматическое включение/ выключение в диапазоне давлений до 200 бар, герметичность до 1x10-10 Па.м3/с, срок службы до 5 миллионов включений;
Система программируемого логического контроллера с высокой степенью интеграции и высокой помехозащищенностью повышает стабильность и срок службы прибора.
Защитные меры
Оснащенный внешней защитной дверцей, прибор полностью исключает травмирование оператора от высокой температуры. Что еще более важно, защитная дверца эффективно уменьшает влияние изменений внешнего воздушного потока на результаты испытания, значительно повышая стабильность испытания и точность прибора.
Меры безопасности
Оригинальная технология прогрессивного накачивания и выпуска воздуха EASY-H позволяет осуществлять автоматическое накачивание и выпуск воздуха, безопасно и надежно, устраняя опасность ручного управления газом высокого давления и уменьшая повреждения датчика давления, вызванные большим перепадом давления.
Применение
Моделируя изотермы и кинетику адсорбции и десорбции метана из угольных пластов (CBM - coal bed methane) или сланцевого газа (метан) в условиях высокого давления и температуры образцов угля и сланца, извлеченных из-под земли, можно прогнозировать запасы CBM или сланцевого газа и легкость добычи, а также оценивать целесообразность и экономическую ценность добычи.
Моделируя требования к давлению газа и температуре материалов для хранения водорода в прикладной среде измеряются кривые PCT (давление-состав-температура), кривая кинетики десорбции и давление на платформе десорбции водорода в материалах для хранения водорода, что обеспечивает мощный инструмент для исследования накопителей энергии водорода и разработки приложений.

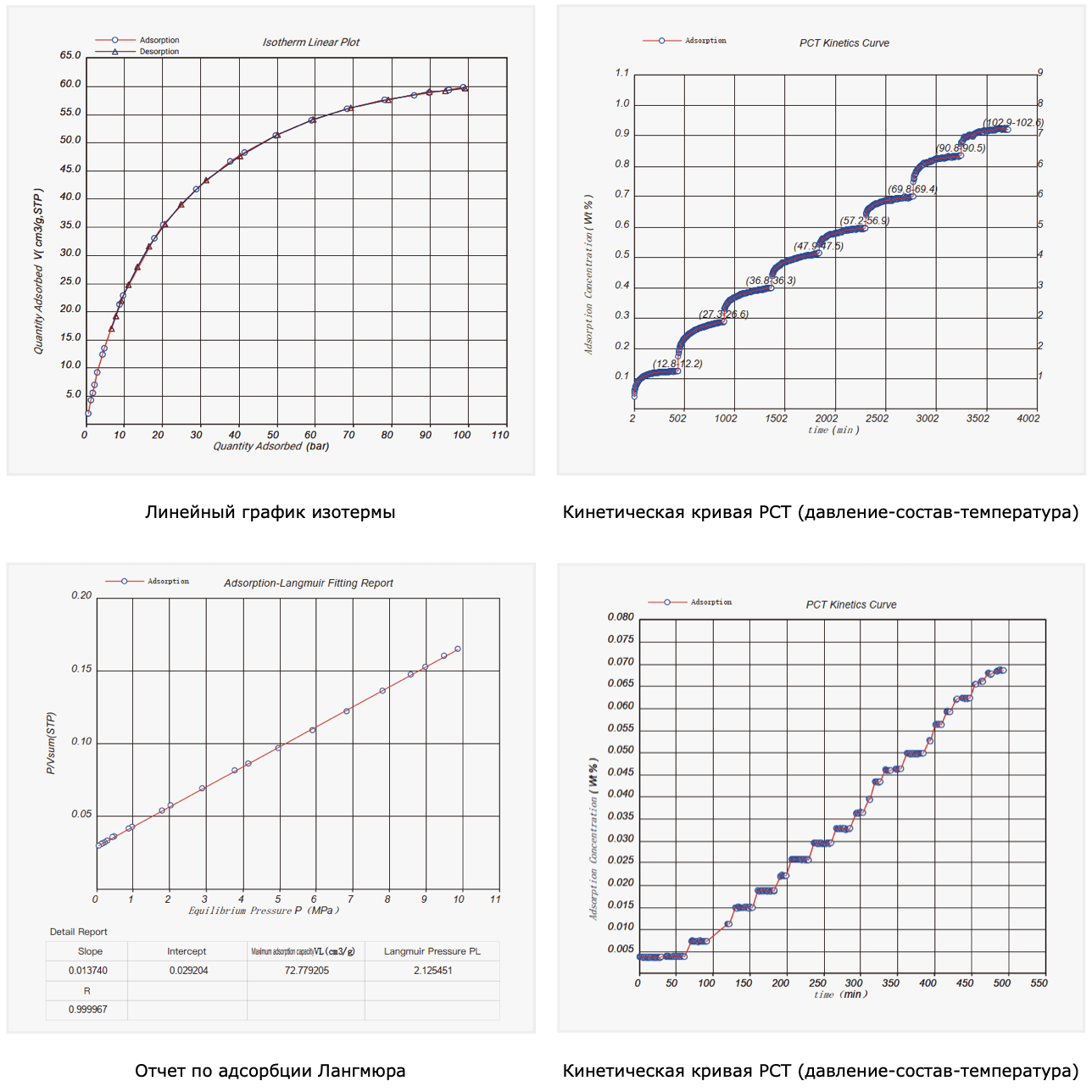

Аналитические отчеты
Расширенные функциональные модули
Расширенная молекулярная насосная система EASY-H 1210 и 1420
▪ Система молекулярного насоса может быть расширена по требованию для дальнейшего увеличения предельного вакуума в соответствии с требованиями к обнаружению газочувствительных образцов.
▪ Система может быть опциональной при покупке прибора или может быть добавлена позже в соответствии с потребностями исследований, разработок и производства.
▪ В системе используется высокопроизводительный, не требующий технического обслуживания молекулярный насос с высоким предельным вакуумом и высокой долговременной стабильностью.
Расширенная система низкотемпературных испытаний EASY-H 1210 и 1420
▪ Используется для расширения диапазона тестируемых температур адсорбции под высоким давлением до -196°C (-320,8° F, температура жидкого азота) или других температур охлаждающей жидкости, чтобы соответствовать требованиям испытаний под высоким давлением и при низких температурах.
▪ Специальная пробирка для образцов устойчива к воздействию низких температур и высокого давления, а специальная конструкция снижает испарение криогенного хладагента.
